隨著高科技工業發展

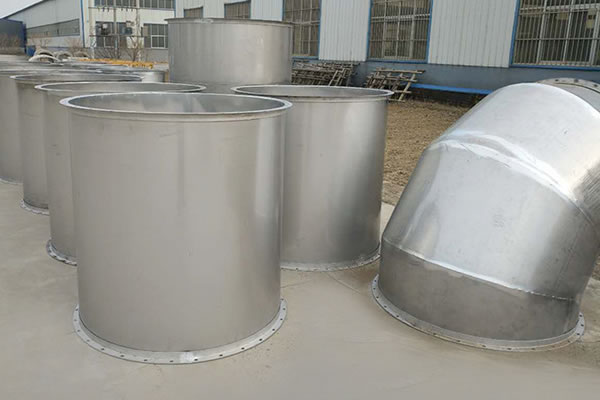

不銹鋼圓形風管
,英文名Steel Use Stainless Duct,英文縮寫:SUS Duct,不銹鋼圓形風管可分為圓形和矩形兩種?div id="d48novz" class="flower left">不銹鋼圓形風管成品因其優異的耐蝕性
不銹鋼圓形風管分類
分為圓形和矩形
不銹鋼圓形風管特點
1
2
3
4、不銹鋼圓形風管ECTFE Coating內部涂層
5
6、其造價比鍍鋅風管高
不銹鋼圓形風管使用范圍
1、無塵室
不銹鋼圓形風管加工流程
剪板機數控直條下料--卷圓--自動焊接--套法蘭--管道翻邊--酸洗--質檢--包裝--發貨核檢。
管道預制必須嚴格按照SH/T3517-2001的要求進行
不銹鋼圓形風管系統類別
壓力≤500Pa:低壓系統
。500Pa < 壓力 ≤ 1500Pa:中壓系統。
壓力 > 1500Pa:高壓系統
。詳細可以查詢《通風與空調工程施工質量驗收規范 GB50243-2016》。
不銹鋼圓形風管風量計算
風量風速公式計算
。風量=通風終端的總和
。風速=管道內的流速。
風壓=排風時管道內的壓力
。不銹鋼圓形風管尺寸計算
風管尺寸=風量/風速。
風量=房間面積*房間高*換氣次數
。例子:風量4萬
,風速9m/s。得風管尺寸=40000/9/3600=1.23平方
。1.23=1.5*0.82
。所以
,風管尺寸為1500*800 。管道直徑設計計算步驟:
1
對不銹鋼圓形風管各管段進行編號
2、確定合理的空氣速流
風管內的空氣流速對通風
